Einbauanleitung - Step by Step zur Wohnmobilsolaranlage

Eine Solar- oder besser Photovoltaikanlage erzeugt geräuschlos, umweltfreundlich und kostengünstig Strom aus Sonnenenergie. Die Strommenge ist von Sonnenschein, Standort und natürlich der Leistung der Solaranlage selbst abhängig. Die Bordbatterie dient als Energiespeicher und speichert diese Selbst produzierte Energie. Egal, ob Camper, Van oder Wohnwagen, die Montage ist immer die gleiche. Mit dem nötigen Geschick kannst Du den Einbau selbst machen.

Wir möchten Dir am Beispiel eines unserer Solar-Sets die Montage einer Solaranlage erklären.



Montageset

Alle unsere Wohnmobil Solaranlagen beinhaltet die notwendigen Bestandteile für eine Installation, außer dem Werkzeug das sich beinahe in jedem Haushalt befindet.

Schritte

1)  Montageort und Reinigung

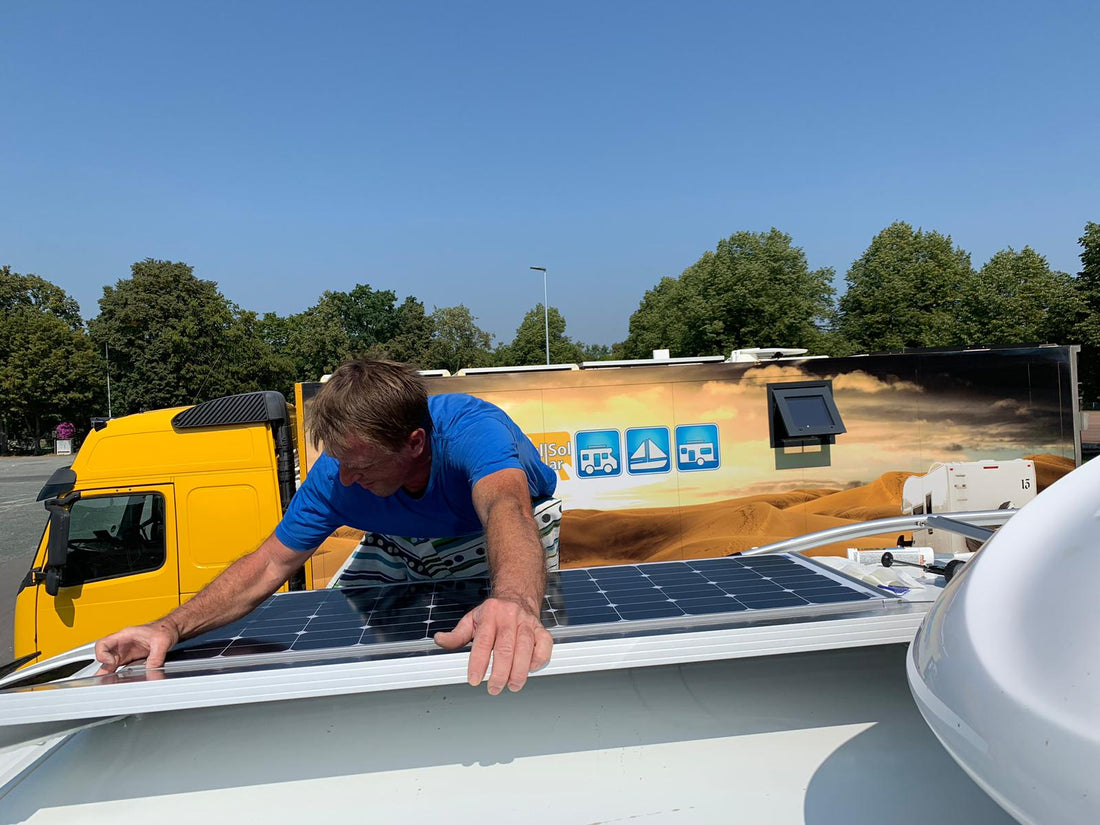

Richte das Solarmodul – möglichst in Fahrtrichtung – auf dem Fahrzeugdach aus. Merke dir die spätere Montagefläche oder kennzeichne sie grob, für die anschließende Reinigung.

Hinweise zur Auswahl des Montageorts:

• Aufbauten (SAT-Anlage o.ä.) sollen keine Schatten auf das/die Module werfen (Leistungseinbußen).
• Die Halteprofile (Spoiler) sehen gut aus und vermindern Fahrtwindgeräusche. Sie verhindern auch, dass sich Äste o.ä. unter das Modul einfädeln.

Reinigung der Klebefläche, für die Halteprofile und die Dachdurchführung. Benutze die im Klebe-Set enthaltenen Reinigungsmittel, Schleifvlies und Primer (Grundierung zur Vorbehandlung von Oberflächen). Die Klebefläche sowohl auf dem Halteprofil als auch auf dem Dach muss sauber, trocken und fettfrei sein!

2)  Verbinden des Solarpanels mit Haltespoilern

Unsere in den Solaranlagen-Sets enthaltenen Halteprofile sind aus schlagfestem und Witterungsbeständigem Aluminium. Diese müssen nicht vorgebohrt werden, das Lochbild im Spoilerprofil stimmt mit dem der Solarmodulunterseite überein.

Generell ist der Aluminiumrahmen von Solarmodulen dazu gedacht Halterungen aufzunehmen, dazu bohre Löcher in die Halter und in das Solarmodul, um diese dann mit passenden Edelstahlschrauben miteinander zu befestigen.

Hinweis zum Entfernen eines defekten Solarmoduls:

• Ein wie oben befestigtes Solarmodul lässt sich durch Lösen der Schrauben jederzeit entfernen oder austauschen.

3) Ausrichtung

Markieren Sie die Umrisse der Spoiler-Profile mit einem Bleistift auf der gereinigten Dachfläche.

Vor der Verklebung mit dem Montagekleber schließen Sie das Solaranschlusskabel mit den MC4-Steckern/Buchse an.

Hinweis zum lösen von MC4 Steckverbindungen:

• Steckverbindung vom Typ MC4 sind schnell zu lösen und erleichtern dadurch z.B. die Erweiterung einer Solaranlage ohne weitere Dachdurchführung. Nasen Eindrücken und zurück ziehen, schon sind die MC4 Stecker und Buchsen voneinander getrennt.

4)  Anbringung auf dem Dach

Tragen Sie dazu den Kleber, in Breite Ihres kleinen Fingers oder in Bleistiftbreite, auf den Haltespoilern auf.

Danach kleben Sie die mit dem Solarmodul verbundenen Spoiler mit leichtem Druck auf die angezeichnete Fläche.

Hinweise zum richtigen Verkleben von Solarmodulen auf dem Camper Dach:

• Die Spoiler nicht mit aller Kraft auf das Dach drücken. Ein Teil der Klebemasse soll nach außen drücken: ca. 2-3 mm.
• Diese, nach außen hin sichtbare, Klebenaht ermöglicht, dass die unterschiedlichen Materialien sich stabil und gleichzeitig flexibel verbinden.

Stellen Sie Ihr Reisemobil, mit dem frischen Kleber, nun ca. 1 Tag ab, bevor Sie es wieder bewegen. Die genaue Zeit hängt von der Witterung ab.

5)  Kabelverbindung ins Fahrzeuginnere

Während der Kleber trocknet, erschaffst Du eine Dachdurchführung. Wähle dazu zunächst deren Position.

Reinige gründlich die Klebestelle für die Dachdurchführung, genauso wie für die Solarmodule.

Um das Kabel in den Innenraum zu bekommen, bohre ein Loch durch das Dach.

Darüber positioniere die Dachdurchführung.

Hinweise zur Positionierung der Dachdurchführung:

• Arbeite genau und sauber. Der Montagekleber hilft bei der Abdichtung, so dass kein Wassereinbruch befürchtet werden muss.

• Wähle den Ort für die Dachdurchführung möglichst so, dass das Kabel im Innenraum einfach verlegt werden können (vorhandene Kabelkanäle o.ä.).
• Der weg auf dem Dach mit dem Kabel ist oftmals einfacher und bequemer als durch jede menge Schränke. Verlege das Kabel daher so dass Du den einfachsten Weg im Fahrzeuginneren auswählst. Das Kabel auf dem Dach kann gut in einem Kabelkanal gelegt werden.
• Denke immer auch schon an einen Einbauplatz für den Solarladeregler, denn dort muss das Kabel hin verlegt werden.

Ziehe Sie das Kabel durch die Dachdurchführung in den Innenraum.

Verklebe erst dann die Dachdurchführung auf die gleiche Weise wie die Spoiler-Profile.

Verschraube PG Verschraubung der Kabeldurchführung. So sollte alles wasserdicht sein.



6)  Laderegler

Stelle den Laderegler auf den korrekten Batterietyp ein (siehe detaillierte Gebrauchsanweisung der Batteriehersteller und Laderegler Hersteller)

Danach bringe den Laderegler an einem trocknen, gut belüfteten Ort unweit der Versorgungsbatterie an.

Hinweis zur Kabellänge Batterie - Solarladeregler:

• Achte darauf, dass der Leitungsweg vom Laderegler zur Batterie möglichst kurz gehalten wird. So minimierst Du Leitungsverluste und nutzt den erzeugten Solarstrom effektiver.

Entnimm die Sicherung "Solar" am Elektroblock (EBL) nun schliesst Du das EBL-Anschlusskabel an den Solarladeregler Eingang "Batterie" und das andere Ende mit dem Stecker an den Elektroblock an. Danach die Sicherung für "Solar" am EBL einsetzen, der Laderegler ist jetzt bereit und die Solarmodule können angeschlossen werden.

Alternativ dazu:

Verlege ein Plus- und Minuskabel von der Aufbaubatterie zum Laderegler und schließ diese an den Eingang "Batterie" an. Dieses Kabel muss in der nähe der Batterie (max. 20cm) eine Abscherung in ausreichender Dimension bekommen. Sicherung einsetzen und der Solarladeregler ist Betriebsbereit.

Danach schließe Plus- und Minuskabel vom Solarmodul kommend an den Laderegler.

Beachte unbedingt diese Reihenfolge um Fehlfunktionen oder technische defekte zu vermeiden!



Zusammenfassung der wichtigsten Punkte für eine erfolgreiche Montage:

• Das Solarmodul und die Dachdurchführung positionieren und präzise ausrichten.
• Reiniger und Primer dosiert einsetzen.
• Den Kleber nicht bis auf null herunterdrücken.
• Die Kabelwege vom Laderegler zur Batterie bzw. EBL möglichst kurz wählen.
• Die Zuleitung von der Batterie zum Laderegler absichern.

Die Klebe- und Schraubaktionen sind einfach.



Für einen nicht handwerklich Begabten kann es besser sein, wenn er die Installation an einen Profi delegiert.
