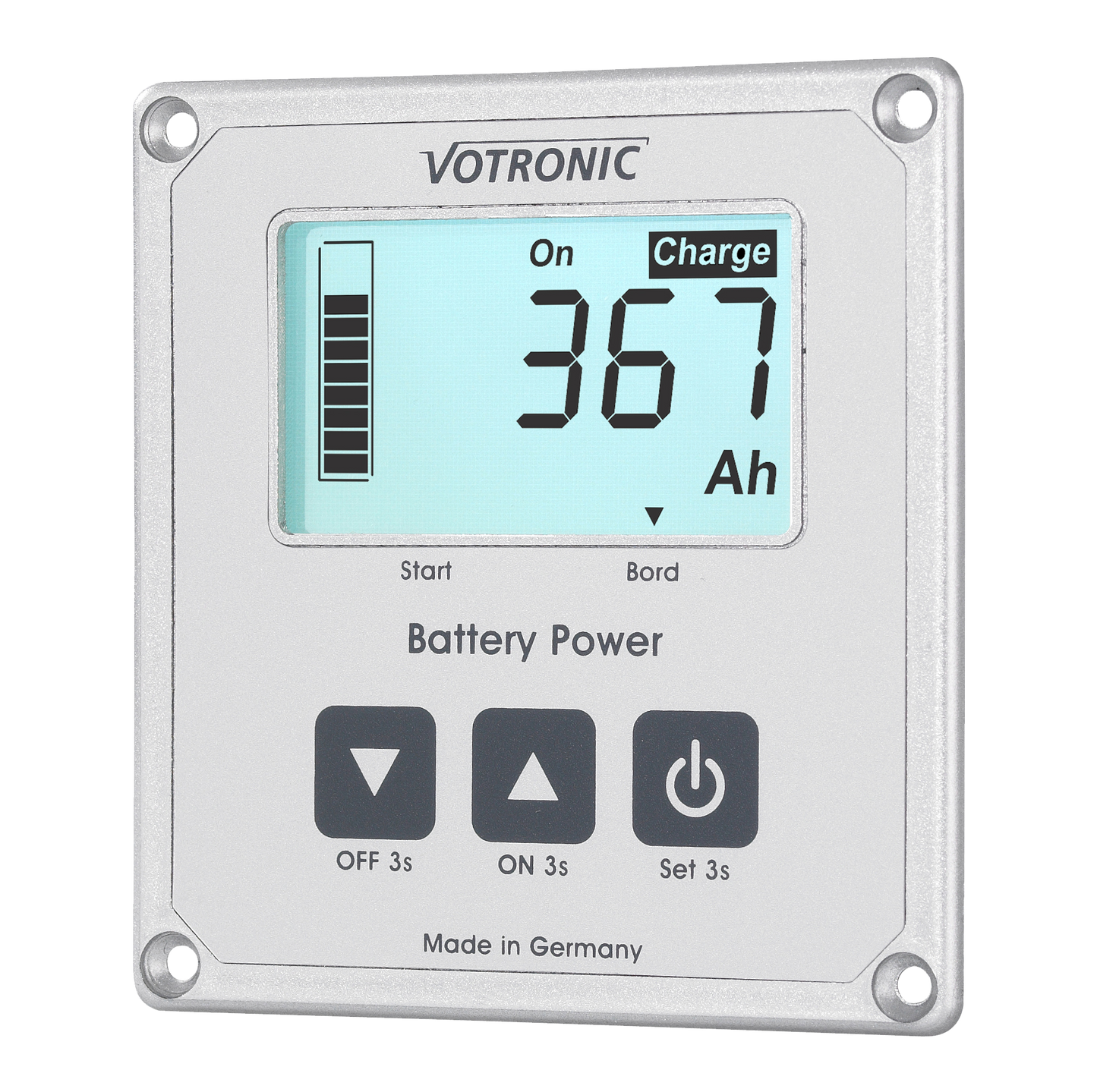

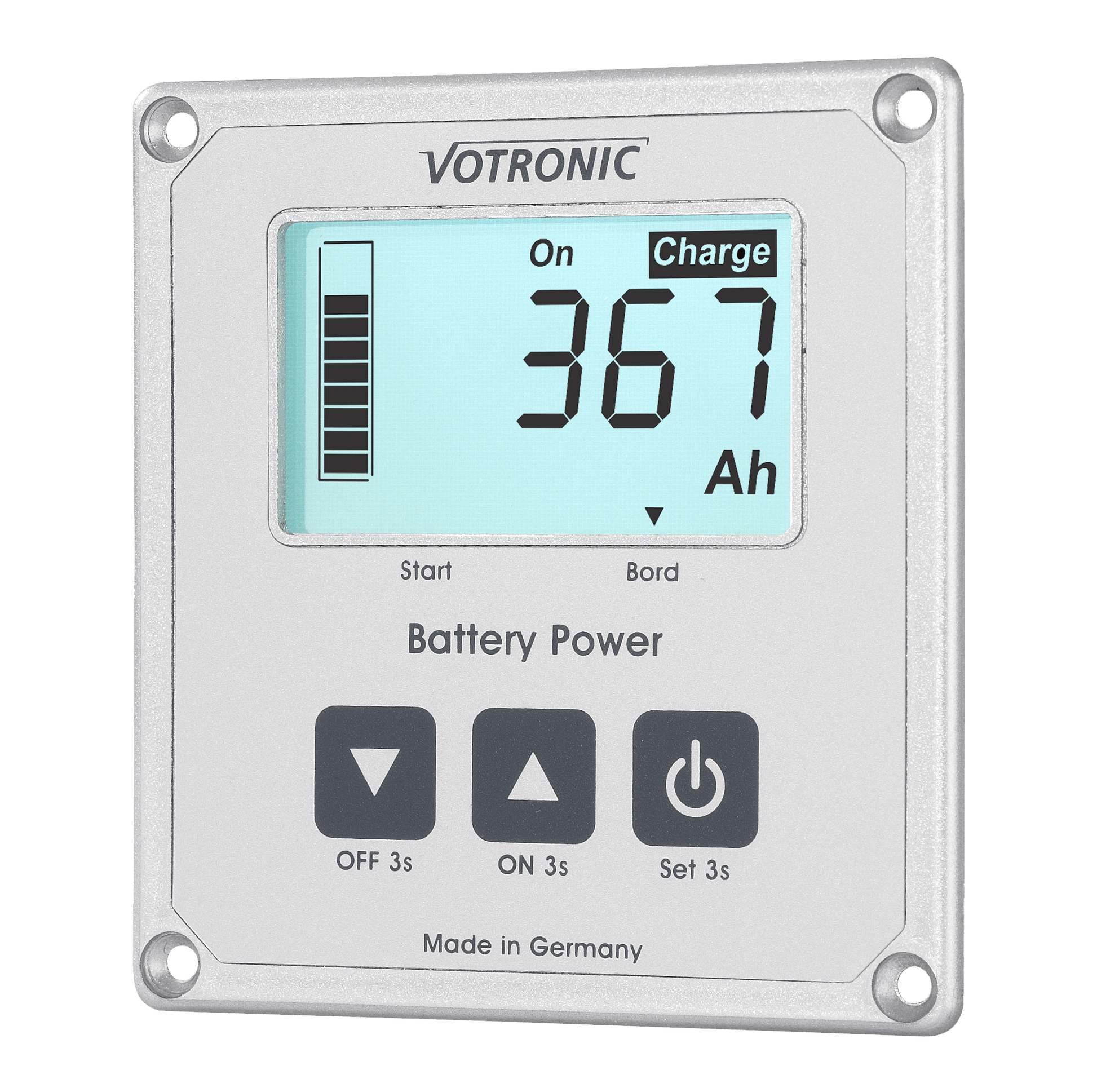

Batterie-Computer 200S - 1266

Batterie-Computer 200S Smart-Shunt mit LCD Display

Wie viel Restladung hat meine Bordbatterie eigentlich noch? Ist die Batterie wirklich voll? Warum wird trotz ausgeschalteter
Verbraucher Energie aus der Batterie entnommen? Diese Fragen beantwortet der VOTRONIC LCD-Batterie-Computer S auf das
Prozent (%) und die Amperestunde (Ah) genau. Er informiert auf Knopfdruck umfassend über den aktuellen Ladezustand
der Batterie, die fließenden Batterieströme sowie die Spannungslage der Batterie.
Aufbauend auf dem überaus bewährten VOTRONIC LCD-Batterie-Computer ist der LCD-Batterie-Computer S entstanden.
Die vielseitigen, leicht zu bedienenden Anzeigefunktionen sind durch eine weiß beleuchtete, übersichtliche LCD-Anzeige
erweitert worden, die auch aus großer Entfernung und bei ungünstigen Lichtverhältnissen sehr gut ablesbar ist.
Das Gerät steht ständig mit „seiner Batterie“ in Kontakt und registriert und bewertet somit alle Batterieaktionen. Alle
Lade- und Entladeströme werden penibel mitgezählt, Batteriegröße, Selbstentladung, Batteriebelastung etc. anhand einprogrammierter
Kennlinienfelder berücksichtigt. Selbst kleinste Leckströme werden erfasst und registriert. Aus den gemessenen
Werten und der Batteriegröße wird dann die Restkapazität der Batterie errechnet. Das Ergebnis ist die korrekte Anzeige des
Ladezustandes (der noch entnehmbaren Kapazität, Restladung) der Bordbatterie als Zahlenwert in Amperestunden („Ah“)
und in Prozent („%“) sowie als übersichtlicher Füllstands-Balken, wie bei einer Tankuhr. Der LCD-Batterie-Computer S eignet
sich für alle Batterietypen (Säure, Gel, AGM, Lithium einstellbar) mit 12V- und 24 V- Batteriespannung.
Selbstverständlich stehen auch die aktuelle Batteriespannung („V“) und der aktuelle Batteriestrom („A“) in der Anzeige
zur Verfügung. Entladeströme (Verbraucher) werden durch ein Minuszeichen gekennzeichnet. Ladeströme sind zudem durch
ein gut lesbares Zeichen „Charge“ gekennzeichnet. Davon unabhängig besteht eine weitere Anzeigemöglichkeit für die
Spannung einer zweiten Batterie, z.B. zur Überwachung der Starter-Batterie des Fahrzeugs.
Der LCD-Batterie-Computer S besitzt einen frei programmierbaren Schaltausgang für Steuer-, Kontroll- und Warnzwecke,
um z.B. abhängig vom Ladezustand der Bord-Batterie (0-100%) Verbraucher automatisch zu schalten oder eine Warnung
auszugeben. Ein- und Aus-Schaltpunkte sind in % frei und unabhängig voneinander einstellbar, wodurch beliebige
Schaltfunktionen ermöglicht werden. Zudem können diese jederzeit manuell per Tastendruck übersteuert werden.
Anwendungsbeispiel: Automatischer Schutz der Batterie gegen schädliche Tiefentladung, die Verbraucher werden exakt
nach Ladezustand abgeschaltet, z.B. bei weniger als 25% Ladezustand. Auf Tastendruck ist eine NOT-EIN-Funktion möglich
zur Weiterversorgung der Verbraucher. Das Gerät kann somit auch als fernbedienter Batterie-Hauptschalter (ein/aus) mit
Tiefentladeschutz verwendet werden.
Ein steckerfertiges Anschlusskabel verbindet die Anzeige komplett mit einem robusten Präzisions-Messwiderstand (Shunt),
der direkt am Minuspol der Bord-Batterie angeschlossen wird und an dem die Spannungen und Ströme der Batterie aufgenommen
werden. Hier befindet sich auch der Schaltausgang zum Anschluss von Signalgebern oder kräftigen Schaltrelais.
Bei Verwendung des LCD-Batterie-Computer S als Tiefentladeschutz und Batterie-Hauptschalter wird auf Grund der
Leistungsfähigkeit und des extrem niedrigen Stromverbrauchs die Verwendung der Schalteinheiten VOTRONIC Switch-Unit 40
oder Switch-Unit 100 empfohlen, s. Seite 30.
Passend zum VOTRONIC Modulsystem reiht sich das Gerät sowohl optisch als auch mechanisch (einheitliche Höhe 85 mm)
an die übrigen Anzeigemodule an und die geringe Einbautiefe von nur 22 mm erlaubt die Montage an nahezu jeder Stelle.

Funktionen:

• Batteriespannung Bordbatterie, 7 bis 32 V (Volt), Messauflösung 0,1 V.
Erlaubt Rückschlüsse auf das Batterieverhalten bei unterschiedlichen Belastungen und dient zur Funktionskontrolle
z. B. des Ladegerätes, der Solar-Anlage, Lichtmaschine etc. blinkende Warnanzeige bei Überspannung.
• Batteriestrom (+ = laden/- = entladen) +/- 0 bis max. +/- 1800 A (Ampere, je nach Typ), Messauflösung 0,1 A,
Kontrolle der Entladeströme (Belastung) durch Verbraucher, angezeigt durch ein „–“ Zeichen,
Kontrolle der Ladeströme, durch ein „Charge“ Zeichen gekennzeichnet.
• Batteriekapazität „Ah“ (Restladung in Amperestunden) von 0 Ah (leer) bis Nennkapazität (voll), max. 2000 Ah.
• Batteriekapazität „%“ (Restladung in Prozent) von 0 % (leer) bis Nennkapazität 100% (voll).
• Batteriespannung Startbatterie, 2. Batterie, 7 bis 32 V (Volt), Messauflösung 0,1 V.
• Schaltausgang, frei programmier- und tastbar (PNP, Plus-Potential 12V / 24V, max. 0,5A).

Technische Daten:

• Batteriespannung 12 und 24 V
• Smart-Shunt (im Lieferumfang) 200 A
• Stromaufnahme 3 mA
• Stromaufnahme Beleuchtung 30 mA max.
• Batterienennkapazität einstellbar 50-2000
• Strommessbereich Display +/- 450 A
• Prüfzeichen CE, E-Prüfung (EMV/Kfz-Richtlinie)

Maße Display (BxHxT): 80x85x25 mm

Einbaumaße (BxHxT): 65x70x22 mm

Maße Shunt (BxHxT): 150x35x30 mm

Lieferumfang:

Anzeigeeinheit, Mess-Shunt 200A, Anschlusskabel 5 m lang, Masseband, Befestigungsschrauben, Bedienungsanleitung, Bohrschablone
