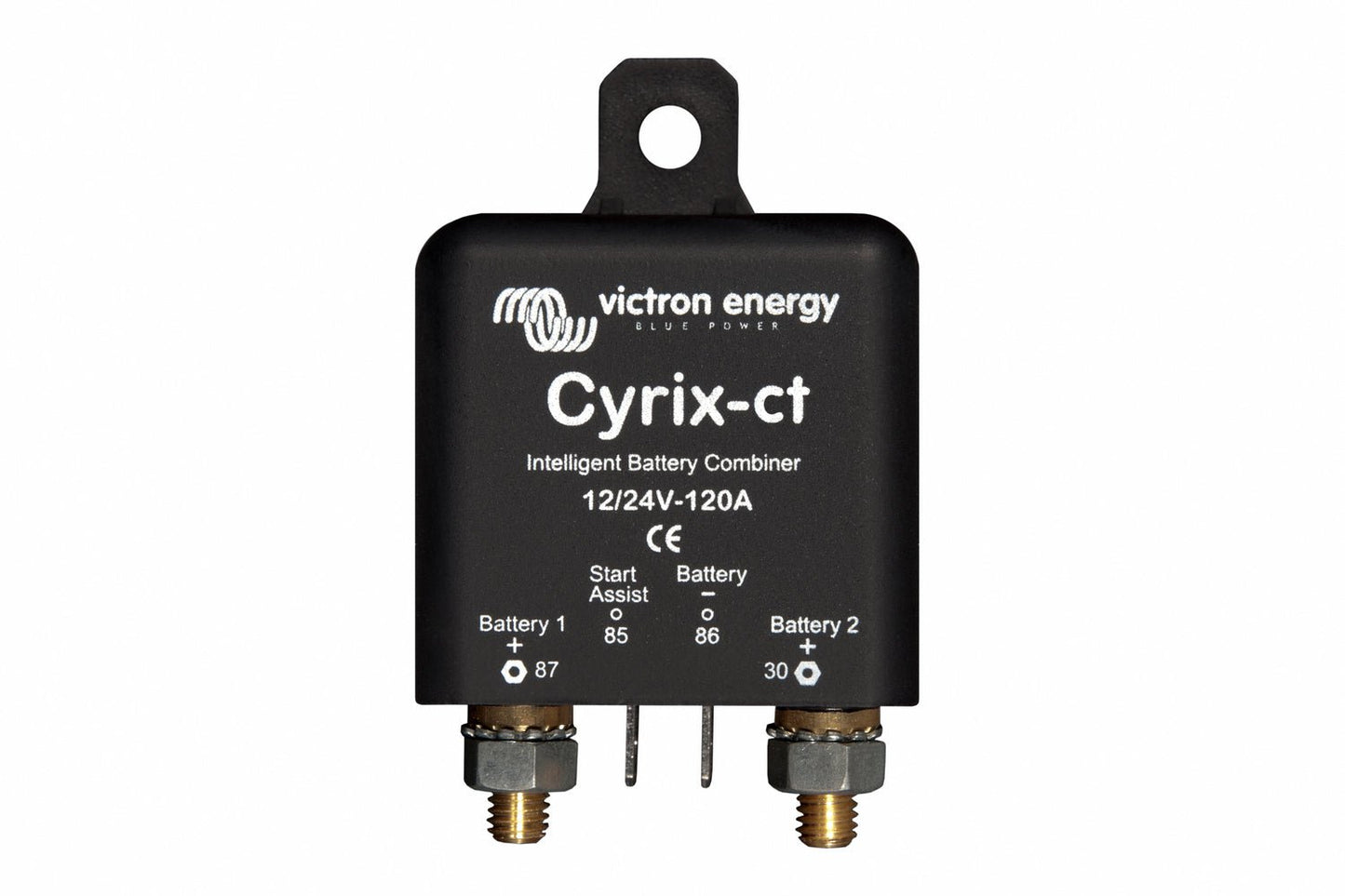

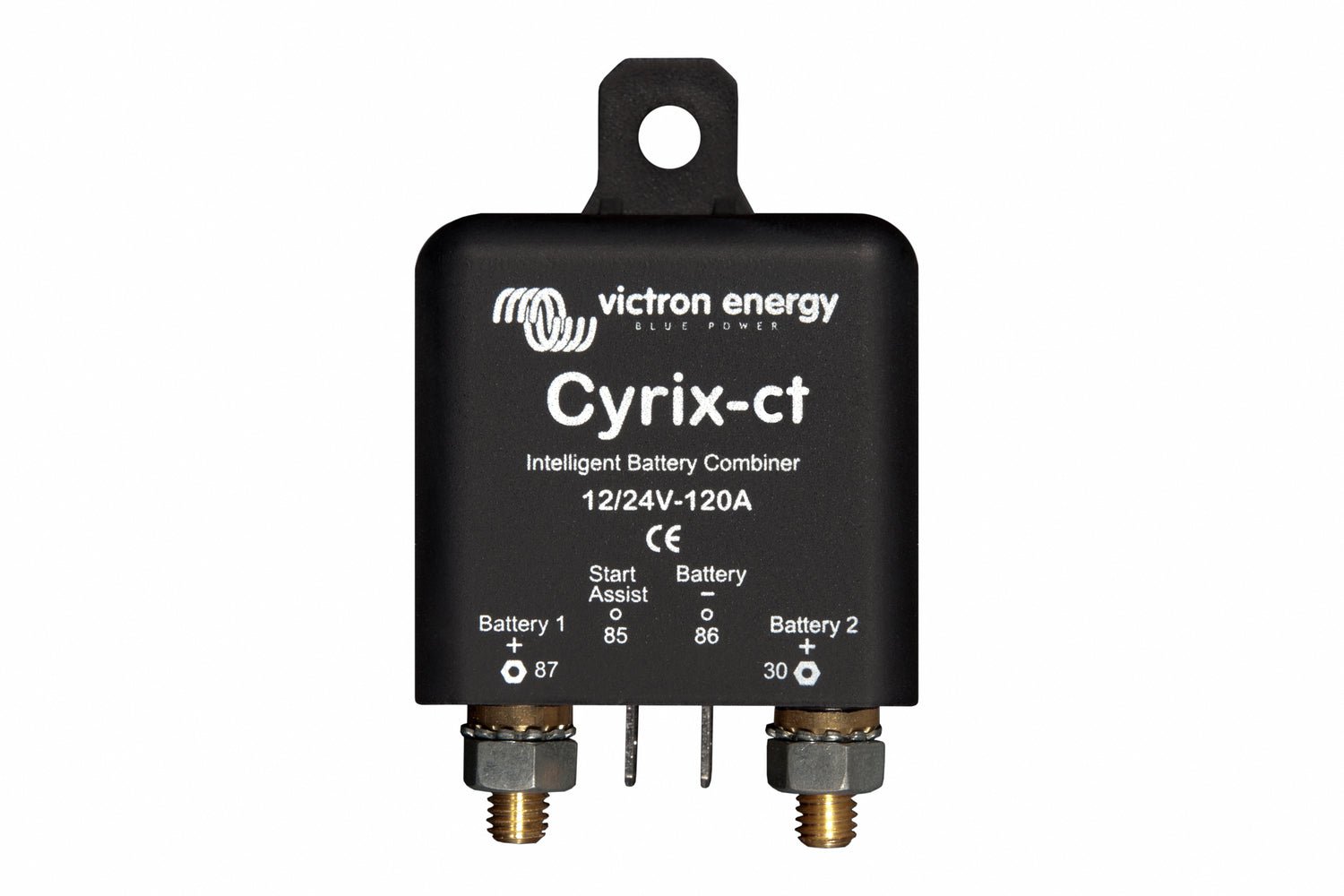

Batterietrennrelais 120A 12/24V Cyrix-ct

Victron Energy Batterietrennrelais 120A 12/24V Cyrix

Cyrix-ct ist ein Mikroprozessor gesteuertes Leistungsrelais. Es übernimmt beim Ladevorgang die Parallelschaltung von Batterien dann, wenn ein voreingestelltes Spannungsniveau erreicht ist, und es trennt sie, wenn infolge einer Entladung ein bestimmter Spannungswert unterschritten wird. Cyrix-i ist eine hervorragende Alternative zu Trenndioden oder FET Ladestromverteilern, da praktisch kein Spannungsverlust auftritt.

12/24V Automatik
Cyrix-ct 12/24-120 erkennt automatisch die Systemspannung

Vorrangschaltung für die Starterbatterie
Im Normalfall ist die Lichtmaschine direkt mit der Starterbatterie verbunden. Die Batterien für das Bordnetz, (die Bordbatterie) das Bugstrahlruder oder sonstige Einrichtungen werden jeweils einzeln Automatisch über den Cyrix dazu geschaltet. Erst dann, wenn die Starterbatterie die voreingestellte Spannung erreicht hat, beginnt die Parallelschaltung und Parallelladung der übrigen angeschlossenen Batterien.

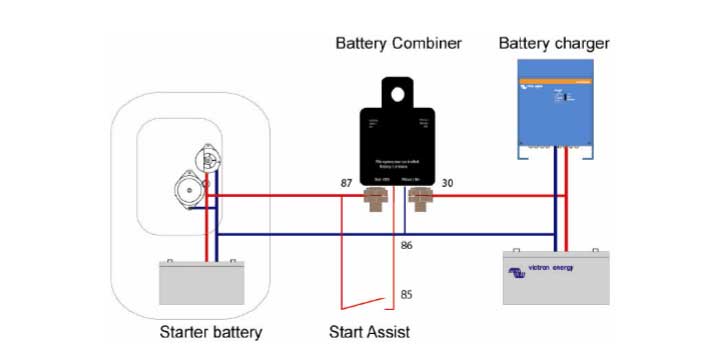

Einfache Installation
Die Aufbaubatterie/n wird/werden über Batteriekabel miteinander verbunden, dies gilt sowohl für Plus und für Minus. Das Trennrelais wird in die Plusleitung zwischen Starterbatterie und Aufbaubatterie/n gesetz. Eine Masseverbindung zwischen Relaiskontakt 86 und Fahrzeugmasse muss hergestellt werden.

Technische Daten:

• Batterietrennrelais Cyrix-ct 12/24-120A
• Dauerstrom: 120A
• Spitzenstrom 300A (5 Sekunden)
• Einschaltspannung: von 13-13,8V (12V System) und von 26-27,6V (24V System) mit Trendanpassung
• Trennspannung: von 11-12,8V (12V System) und von 22-25,7V (24V System) mit Trendanpassung
• Stromverbrauch: <4mA
• Kabelanschlussbolzen: M6
• Flachsteckkontakte (Klemme 85 und Klemme 86)
• Gewicht: 0,15kg (ohne Verpackung)
• Schutzart: IP54 (spritzwassergeschützt)
• Abmessungen (L x B x H): 46 x 46 x 80mm
• Parallelschaltoption über Taster oder Schalter

Lieferumfang:

• Batterietrennrelais Cyrix-ct 12/24-120A

• Bedienungsanleitung in Deutsch
